BLDC motor Série PG429 s planétovou prevodovkou
Moment: 3,6...30 kg-cm
Otáčky: 1,3...314 ot/min
Napätie: 24 V
Priemer: 42 mm
Otáčky: 1,3...314 ot/min
Napätie: 24 V
Priemer: 42 mm
- Jednosmerný bezkomutátorový motor
- Obsahuje riadiacu jednotku
- Jednoduché nastavenie smeru i rýchlosti otáčania
- Planétová prevodovka s kovovými ozubenými kolieskami
- Výstupný hriadeľ je uložený v guľôčkovom ložisku
Túto sériu je možné dodať spolu s uhlovou prevodovkou s prevodom 1:1
Vlastnosti motora s prevodovkou
| Prevodový pomer | 14:1 | 17:1 | 24:1 | 49:1 | 61:1 | 84:1 | 104:1 | 144:1 | 212:1 | 294:1 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 V | Men. moment [kg-cm] | 2,5 | 3,0 | 4,2 | 7,4 | 9,1 | 12,6 | 15,6 | 20 | 25 | 25 |
| Men. otáčky [ot/min] | 287 | 232 | 163 | 80 | 63 | 43 | 34 | 24 | 16,6 | 12,3 | |
| 24 V | Men. moment [kg-cm] | 3,6 | 4,5 | 6,2 | 11,0 | 13,5 | 18 | 20 | 20 | 25 | 25 |
| Men. otáčky [ot/min] | 300 | 244 | 171 | 84 | 66 | 45 | 36 | 26 | 17,5 | 13 | |
| Hmotnosť [g] | 431 | 431 | 431 | 491 | 491 | 491 | 491 | 491 | 541 | 541 | |
| Prevodový pomer | 504:1 | 720:1 | 864:1 | 1062:1 | 1470:1 | 2500:1 | 3000:1 | 3600:1 | |
|---|---|---|---|---|---|---|---|---|---|
| 12 V | Men. moment [kg-cm] | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Men. otáčky [ot/min] | 6,8 | 4,7 | 3,9 | 3,2 | 2,3 | 1,4 | 1,1 | 0,9 | |
| 24 V | Men. moment [kg-cm] | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Men. otáčky [ot/min] | 7,1 | 4,9 | 4,1 | 3,3 | 2,5 | 1,4 | 1,2 | 1,0 | |
| Hmotnosť [g] | 541 | 541 | 541 | 581 | 581 | 581 | 581 | 581 | |
Vlastnosti prevodovky
- Vôľa naprázdno ≤ 3 °
- Radiálne zaťaženie ≤ 8 kg (10 mm od príruby)
- Axiálne zaťaženie ≤ 3 kg
- Sila pri lisovaní na hriadeľ ≤ 15 kg
- Radiálna vôľa ≤ 0,05 mm
- Osová vôľa ≤ 0,3 mm
- Prevádzková teplota -10...60 °C
- Relatívna vlhkosť 20...85 %
| Prevodový pomer | 14, 17, 24:1 | 49, 61, 84:1 | 104, 144:1 | 212, 294:1 | 504, 720, 864:1 |
1062, 1470, 2500, 3000, 3600:1 |
|---|---|---|---|---|---|---|
| Max. trvalý moment [kg-cm] | 8,0 | 18,0 | 20,0 | 25,0 | 30,0 | 30,0 |
| Účinnosť [%] | 70 | 60 | 60 | 50 | 50 | 40 |
| Dĺžka L [mm] | 39,2 | 45,9 | 45,9 | 52,6 | 52,6 | 59,6 |

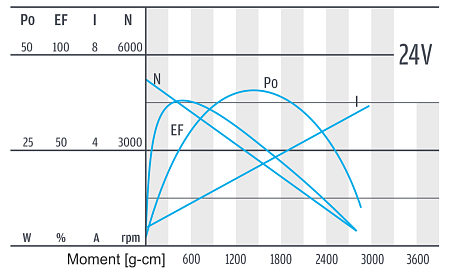

Vlastnosti motora
| Men. napätie [V] | Men. moment [g-cm] | Men. otáčky [ot/min] | Men. prúd [A] | Otáčky naprázdno [ot/min] | Prúd naprázdno [mA] | Men. výkon [W] |
|---|---|---|---|---|---|---|
| 12 | 250 | 4000 | ≤1,6 | 5000 | ≤300 | 10,5 |
| 24 | 370 | 4200 | ≤1,1 | 5000 | ≤250 | 16,2 |
Zapojenie vodičov
- čierny: napájanie motora - GND
- červený: napájanie motora + 24 V
- oranžový: smer otáčania
GND (CW), nezapojený (CCW) - žltý: spätná väzba (FG), otvorený kolektor, 3 PPR
- biely: odpojenie napájania (On/Off)
+ 5 V (stop), nezapojený (start) - zelený: + 5 V
- modrý: nastavenie otáčok, 0 až 5 V
- hnedý: GND
Uhlová prevodovka (voliteľne)
Túto sériu motorov je možné dodať s uhlovou prevodovkou s prevodom 1:1. Vybrané typy motorov s uhlovou prevodovkou nájdete v cenníku označené písmenom R. Ostatné varianty sú na dotaz.
