Séria PG300 - DC motor s planétovou prevodovkou

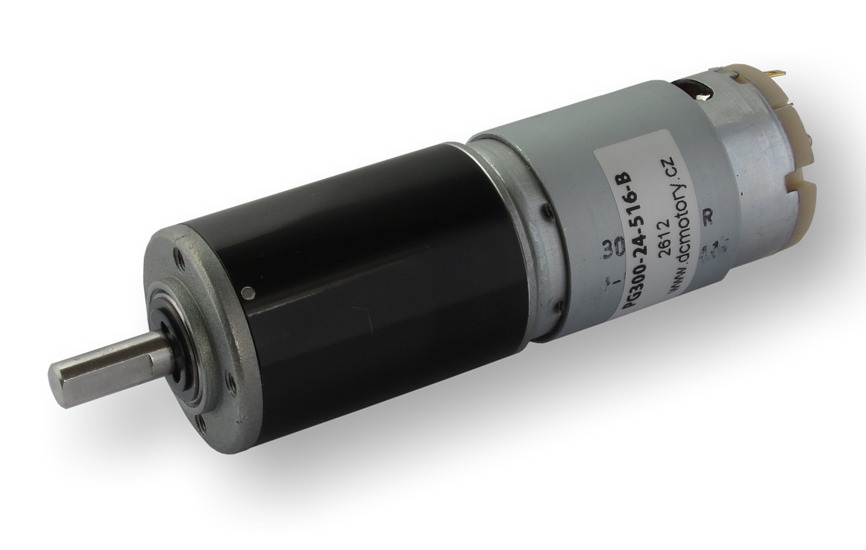

DC motor série PG300 s planétovou prevodovkou

Moment: 0,45...10 kg-cm
Otáčky: 7,3...1150 ot/min
Napätie: 12 a 24 V
Priemer: 30 mm

  • Kvalitný jednosmerný komutátorový motor s uhlíkovými zberačmi
  • Obsahuje filter potláčajúci elektromagnetické rušenie

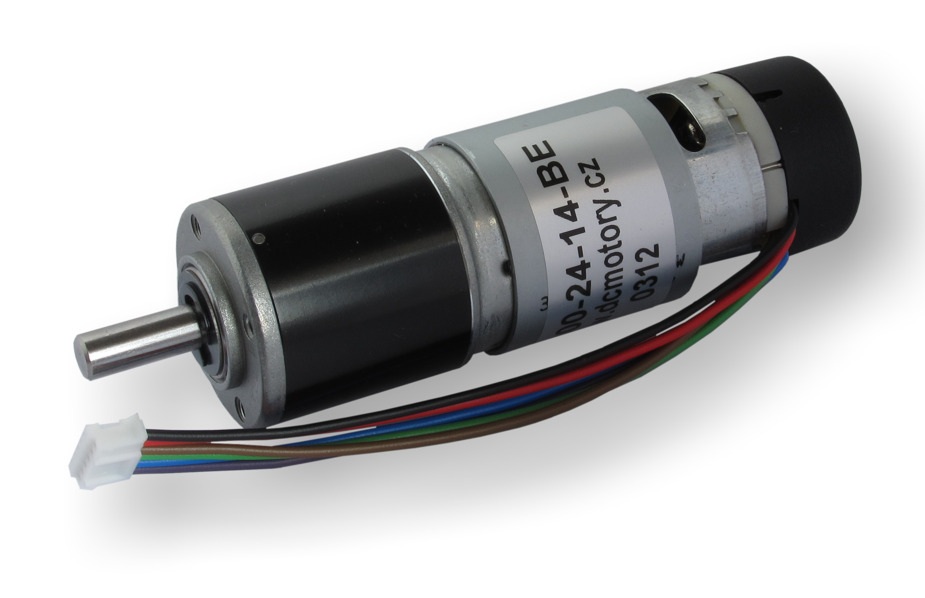

  • K dispozícii taktiež verzia s enkóderom
  • Planétová prevodovka s kovovými ozubenými kolieskami (okrem prvého stupňa)
  • Z dôvodu zníženia hlučnosti sú ozubená kolieska prvého stupňa prevodovky z plastu
  • Výstupný hriadeľ je uložený v guľôčkovom ložisku

Možné úpravy: celokovová prevodovka, klzné ložisko, napájacie káble

Vlastnosti motora s prevodovkou

Prevodový pomer 14:1 19:1 27:1 51:1 71:1 100:1 189:1 516:1 721:1
12 VMen. moment [kg-cm] 1,1 1,5 2,1 3,4 4,7 6,6 10 10 10
Men. otáčky [ot/min] 430 310 221 117 83 60 32 13,2 9,6
24 VMen. moment [kg-cm] 1,2 1,7 2,4 4,0 5,5 7,8 10 10 10
Men. otáčky [ot/min] 445 320 229 121 87 62 34,5 13,5 9,8
Hmotnosť [g] 201 201 201 216 216 216 231 231 231

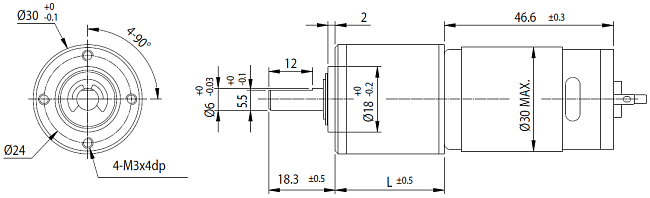

Rozmery DC motora s planétovou prevodovkou série PG300

Vlastnosti prevodovky

  • Vôľa naprázdno ≤ 2,5 °
  • Radiálne zaťaženie ≤ 3,5 kg (10 mm od príruby)
  • Axiálne zaťaženie ≤ 2,5 kg
  • Sila pri lisovaní na hriadeľ ≤ 10 kg
  • Radiálna vôľa ≤ 0,05 mm
  • Osová vôľa ≤ 0,3 mm
  • Prevádzková teplota -10...60 °C
  • Relatívna vlhkosť 20...85 %
Prevodový pomer 5:1 14:1 19:1 27:1 51:1 71:1 100:1 189:1 516:1 721:1
Max. trvalý moment [kg-cm] 2,0 3,0 3,0 4,0 6,0 6,0 8,0 10,0 10,0 10,0
Účinnosť [%] 80 70 70 70 60 60 60 50 50 50
Dĺžka L [mm] 23,6 30 30 30 36,4 36,4 36,4 42,8 42,8 42,8

Vlastnosti motora

Men. napätie
[V]
Men. moment
[g-cm]
Men. otáčky
[ot/min]
Men. prúd
[mA]
Otáčky naprázdno
[ot/min]
Prúd naprázdno
[mA]
Men. výkon
[W]
12 110 5950 ≤900 7300 ≤150 7,0
24 130 6160 ≤500 7300 ≤80 8,5

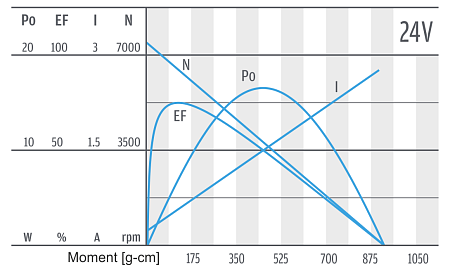

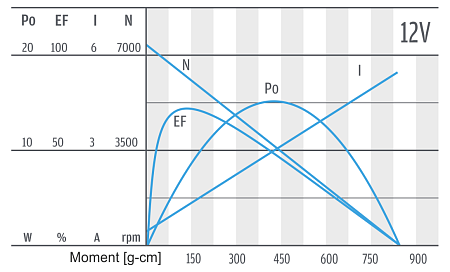

Séria PG300 - charakteristika motora

Vlastnosti enkodéra

Zapojenie konektora pre motor s enkóderom

  • Magnetický enkodér s hallovými sondami
  • Dva senzory vzájomne posunuté o 90 °
  • Výstup je zapojený ako otvorený kolektor
  • 7 pulzov na otáčku motoru (PPR) a senzor
  • Napájacie napätie 3,5 až 20 V
  • Dĺžka krytu enkodéra (D) 12,6 mm
  • Ku konektoru ponúkame vhodné vidlice do plošného spoja
